装置事業
UV顕微鏡システム
45mmを光学式にて高分解能・高再現性測定が可能！
UV対応超微小画像計測装置YGN-110uv
独自のパターン幅測定アルゴリズム
対物レンズ倍率 10x~150x
波長=365nmW.D
150xで1mn

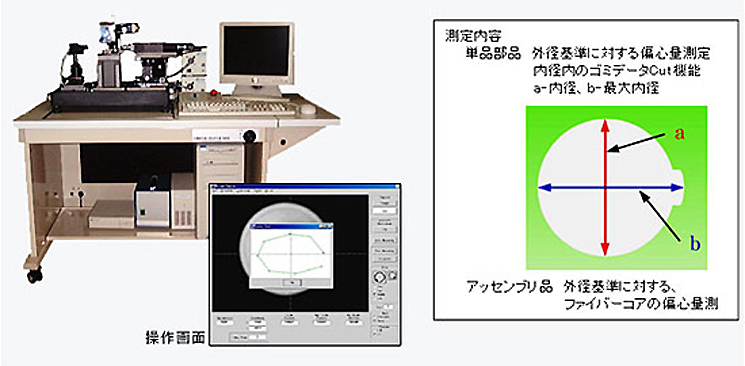

光コネクタフェルール偏心測定装置
| 用途 | 単芯フェルール偏心、円形（内径）測定検査 |
|---|---|
| 特徴 | 本装置は単芯フェルールの偏心及び形状を画像処理により高精度に測定し、公差に対するOK・NG判定を内容別に表示します。 |
| 機能 | マニュアルライト（オートライト機能OFF時）/オートライト 画像保存（bmp形式）/保存画像表示・測定/輝度グラフ表示 測定内容毎の公差入力/公差内・公差外の表示枠内の色（OK緑、NG赤）変化Data処理・保存（CSVファイル形式） |
| 構成 | 観察部 ベース：光学系・オート回転機構・ワーク設置部（Φ1.25 Φ2.0 Φ2.5） 処理部 PC画像処理・自動輝度調整（オートライト）・OS Windows 2000 |
| 性能 | 表示桁 0.001μｍ 測定精度 3σ≦0.1μｍ 測定タクト 3.8[sec]/1回転 （8ヶ所、45°ピッチ測定） ※上記項目はサンプル状態によって異なります。 |
| オプション | 除振台 ローダーアンローダー |
多芯コネクタ偏心測定装置
| 用途 | 多芯光コネクタの総合測定検査 |
|---|---|
| 特徴 | 本装置は光多芯コネクタのピッチずれ、穴経等をレーザーへテロダイン変位計と画像処理により高精度に測定します。 また、特殊光学系によりガイド穴（基準Ｖ溝）とフェルール穴（Ｖ溝）を最適倍率で測定します。 |
| 機能 | オートフォーカス 保存画像表示・測定 測定内容毎の公差入力 データ処理・保存（ＣＳＶファイル形式） キャリブレーション設定 【観察部】 光学系2視野変倍率光学系 精密自動ステージ ワーク設置部 レーザーヘテロダイン変位計 【処理部】 ＰＣ画像処理 自動輝度調整（オートライト） ステージ制御 |
| 性能 | 表示桁 0.001μｍ 測定再現性3σ≦0.15μｍ ※上記項目はサンプル状態によって異なります。 |
| オプション | 除振台 ローダーアンローダー |
重装置製作例カスタムマシン
「ものづくりのパートナー企業」として当社を「貴社の工場」とお考えください。

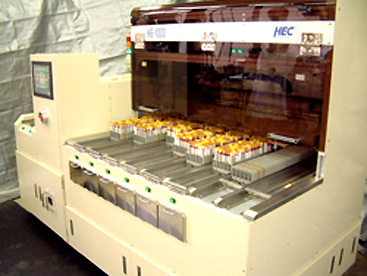

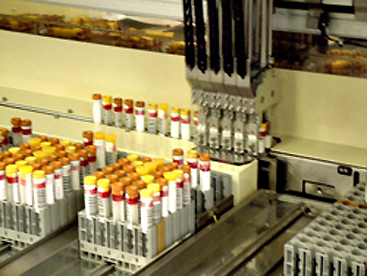

検体6振分け整列装置H6-1000

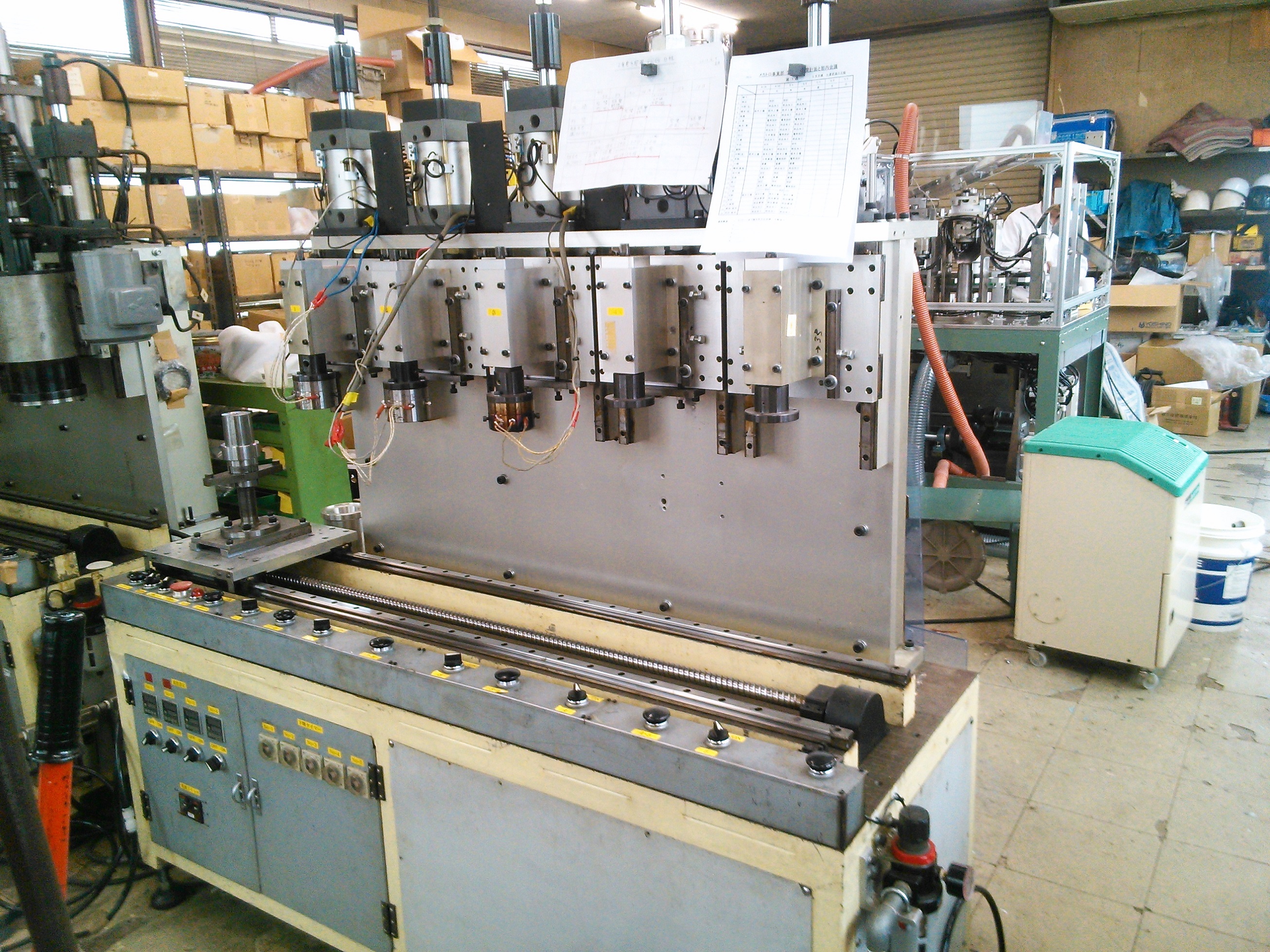

5連ロボットハンド

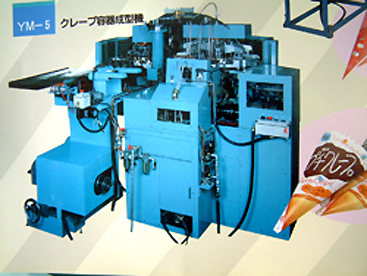

クレープ成型機

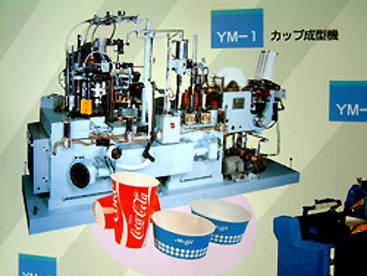

カップ成型機

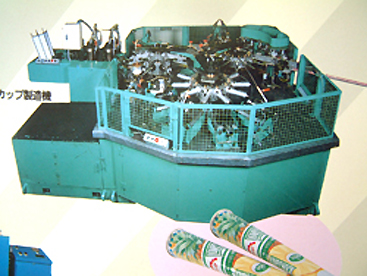

特殊カップ成型機
紙カップ試作機

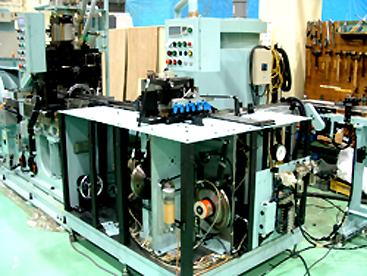

周長検査機(製造過程途中)
20分配細分類機
